檢測意義：

鍋爐管異種鋼對接焊縫進行無損檢測，是鍋爐制造和運行中一項至關重要且不可替代的強制性要求。異種鋼焊接是指將兩種不同化學成分和物理性能的鋼材焊接在一起（如奧氏體不銹鋼與珠光體耐熱鋼的焊接），這種焊縫是鍋爐設備中最薄弱、最易失效的環節之一。主要原因在于：①化學成分不均勻性：焊縫金屬成為兩種母材的混合體，成分控制困難，易形成脆性相或有害組織。②力學性能不匹配：兩種母材的強度、塑性和韌性不同，導致在焊縫區域應力分布復雜，容易在強度較低一側形成應力集中。③物理性能差異（核心問題）：熱膨脹系數不同：在鍋爐啟停的加熱和冷卻循環中，兩側材料膨脹和收縮量不同，會在焊縫區域產生巨大的熱應力。導熱系數不同：導致熱量在焊縫兩側傳導速率不一，造成溫度場不均，加劇熱應力。

基于上述風險，對異種鋼焊縫進行無損檢測可以確保焊接制造質量，杜絕早期失效；監測在役損傷，預防運行時災難性爆管；評估剩余壽命，實現預測性維修；保障鍋爐運行的安全性與經濟性。

檢測儀器及使用探頭：

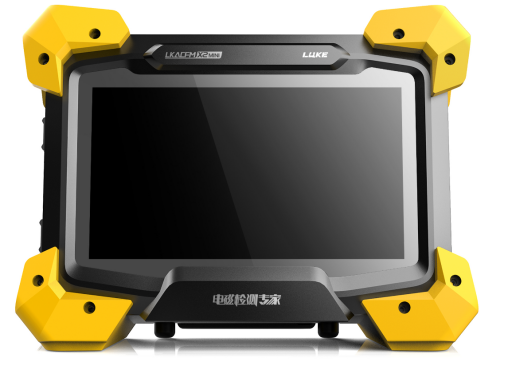

檢測設備采用國產LKACFM-X1型交流電磁場檢測儀，ACFM檢測儀如圖1左所示，檢測探頭為筆式弧面探頭，此探頭適用于管道無損檢測，探頭弧面和管道外壁緊密貼合，使探頭在檢測過程中運動保持穩定，保證檢測效率以及質量，探頭由雷莫線與儀器相連。

圖1 ACFM檢測儀（左）和筆式弧面探頭（右）

檢測工件及結果

現場工件圖：

圖2異種鋼對接的鍋爐管

工件編號按從外往里排序（1，2，3...），由于兩排之間空間較大，因此每根管分為A面和B面，對著門口一側為A面，背面為B面，如圖2所示，由于所檢測數據較多，本文僅展示缺陷信號和一組無缺陷信號，結果如下。

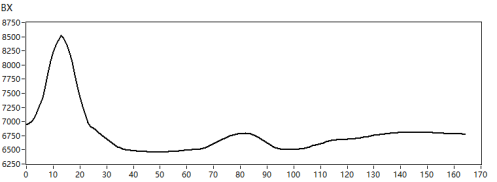

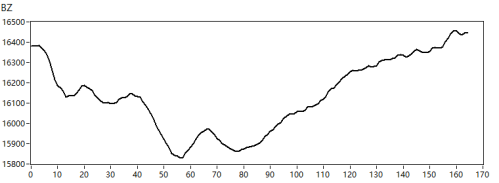

檢測無缺陷信號：

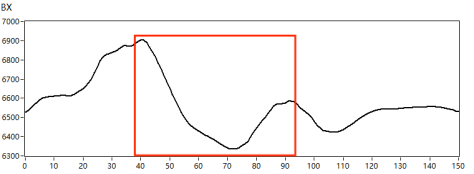

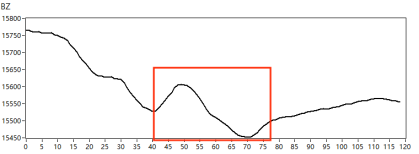

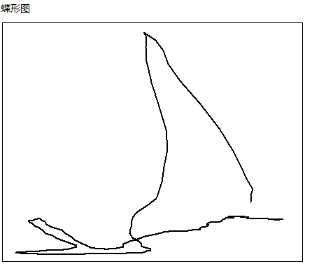

-2-A-16（-2為倒數第二排）：缺陷信號

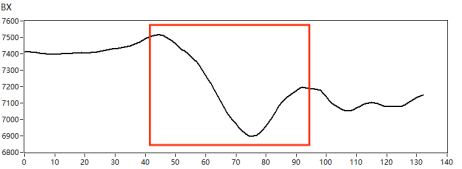

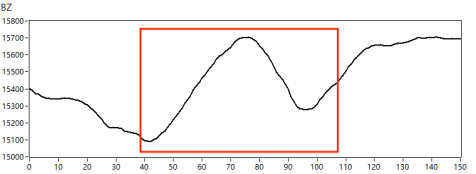

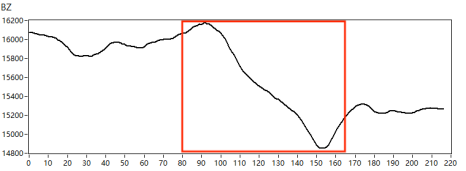

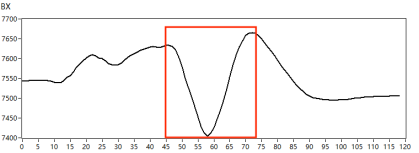

14-A-5信號圖：缺陷信號

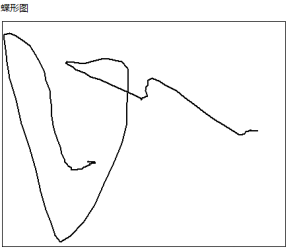

18-A-1信號圖：缺陷信號

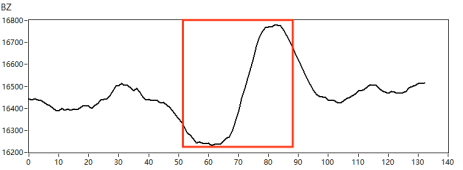

19-B-1信號圖：缺陷信號

總結

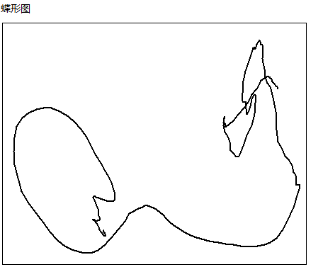

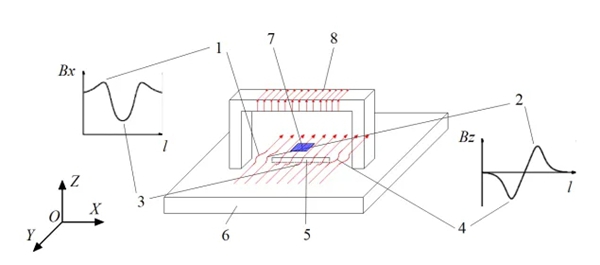

從上述檢測圖像來看，缺陷信號較為明顯，Bx和Bz有明顯的缺陷特征，且蝶形圖有畫圓閉合的趨勢，可較為清楚的分辨出無缺陷信號和缺陷信號，綜上所述，ACFM檢測技術可以用于鍋爐異種鋼對接小徑管檢測。
