在石油化工、電力能源等工業領域，大量管道和設備長期在高溫高壓環境下運行。一旦出現裂紋、腐蝕等缺陷，可能導致災難性事故。傳統檢測方法必須停機降溫，造成巨大經濟損失，僅一座大型電站停機一天就可能損失數百萬元。

有可以實現高溫狀態下的在線檢測方法嗎？答案是有的，交流電磁場檢測技術（ACFM）正成為解決這一難題的“金鑰匙”。

電站蒸汽管道系統長期處于高溫、高壓環境下，極易產生裂紋等缺陷，甚至引發破壞性事故。石化裝置中的高溫管道同樣面臨類似挑戰。而常規無損檢測方法如射線、超聲、磁粉檢測等，均需要停機冷卻，還需對管道表面打磨處理，檢測時間長且嚴重影響生產。

交流電磁場檢測（簡稱ACFM）技術，由英國University College London（UCL）在20世紀90年代提出，旨在克服傳統電磁檢測方法的不足，實現非接觸、高精度的裂紋檢測。該技術通過測量導體表面感應電流畸變引起的磁場變化，可同時獲取缺陷的長度和深度信息，適用于導電材料的表面及近表面缺陷檢測。

近年來，ACFM在石油化工管道、船舶焊接、飛機結構、電力設備（如GIS）等領域的應用研究不斷深入，展現出廣闊的發展前景，逐漸被開發應用于特種設備的高溫在線檢測環境中。

1.ACFM技術原理

ACFM技術基于電磁感應原理，其核心思想是在被測導體表面施加均勻的交流電流（通常頻率在1-10kHz），電流在遇到缺陷（如裂紋）時會發生畸變，從而在缺陷周圍產生可測量的磁場擾動，如圖1所示。

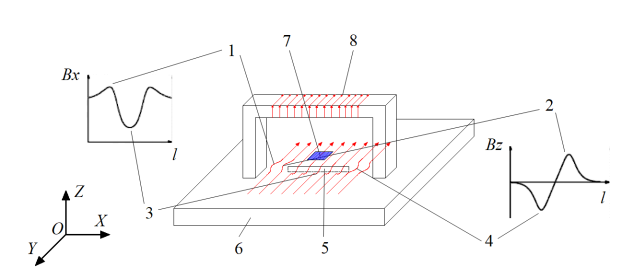

1-電流在裂紋兩端聚集時，Bx出現凸起；2-電流在裂紋尖端順時針旋轉時，Bz出現波峰；3-電流從裂紋底部通過時，Bx出現波谷；4-電流在裂紋尖端逆時針旋轉時，Bz出現波谷；5-缺陷；6-待檢工件；7-傳感器；8-激勵線圈。

圖1 ACFM檢測原理示意圖

2.高溫環境下的技術挑戰

將ACFM技術應用于高溫環境并非易事，現在面臨多重技術的挑戰：

（1）材料特性變化：高溫導致金屬材料的電導率和磁導率顯著降低，直接影響電磁場分布和檢測信號準確性；

（2）探頭耐受性問題：高溫會使探頭內部的電磁鐵芯退磁，內部電子元件在高溫環境下性能急劇下降甚至失效；

（3）空間結構限制：工業現場許多管道位置緊湊，尤其是小徑管（小型管道）的檢測空間極為有限，常規探頭難以安裝。

（4）溫度干擾：高溫環境下溫度的波動會引入額外信號噪聲，干擾缺陷信號的識別。

3.突破高溫壁壘限制下的技術創新

面對這些挑戰，國內外研究團隊已取得一系列突破性進展：

（1）耐高溫探頭的研發設計：國內研究機構最新開發的小徑管專用ACFM探頭采用PEEK材料（聚醚醚酮）制作外殼，這種材料的連續使用溫度可達250℃左右，在高溫下仍保持穩定的機械性能，最高臨界耐受溫度可達350℃。探頭頭部采用氧化鋁陶瓷基底，耐受溫度高達1800℃，直接保護與高溫表面接觸的檢測部件。探頭內部填充氣凝膠隔熱材料，有效阻斷高溫向內部敏感元件的熱傳導。相關實驗研究表明，該探頭可檢測到最小5mm長的裂紋。

（2）寬溫區磁場傳感技術：杭州電子科技大學研發的諧振腔磁場傳感系統可在-70℃至115℃的寬溫度范圍內穩定工作。該系統創新性地利用交流磁場增強直流磁場探測靈敏度，通過將磁致伸縮介質與光學諧振腔集成，實現了抗電磁干擾的高精度磁場測量。

（3）溫度-磁場雙參數傳感：重慶大學團隊開發的全絕緣光纖溫度-磁場雙參數傳感器，將光纖光柵與磁光晶體集成，在15-85℃溫度范圍內保持0.998的線性溫度響應，并能準確測量0.04-50mT范圍的磁場。該傳感器還實現了實時溫度補償，將磁場測量相對誤差控制在1.78%以下，有效解決了溫度對磁場測量的干擾問題。

4.ACFM高溫檢測應用案例

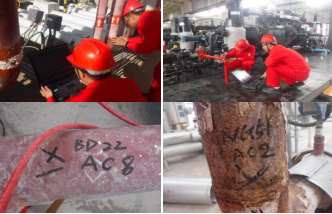

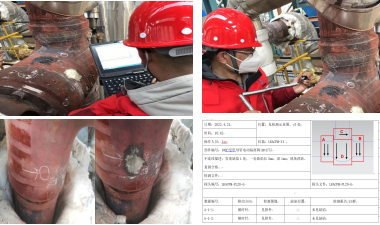

案例1：某天然氣站輸氣管道在役檢測案例2：某電廠蒸汽閥門在役檢測
