一、檢驗背景：

鉛封主要用于尾管端部與金屬保護套內部電纜之間的連接，目前在高壓輸電雖然工藝繁瑣，但由于其具有良好的強度及耐老化性能，且密封性能可靠，故仍在廣泛使用。

二、檢驗現狀：

鉛封目前使用的檢測方法為目視檢測，需要將鉛封的熱縮套和防水帶進行移除，工序復雜，效率也很低。除此之外，超聲法、X射線法及渦流法也逐漸開始應用。超聲法受到耦合限制，需要拆除表面保護層進行檢測，多用于電纜安裝前的測試。不拆除外部防護層的檢測手段有射線檢測和渦流檢測。射線檢測現場工作環境復雜，實際操作困難，且由于線纜內部并非整體，內部存在間隙，亦存在的漏檢、誤報風險。渦流檢測手段則受困于探頭提離高度，普通渦流檢測設備提離高度只有1-2mm，無法滿足電纜鉛封5mm以上保護層的穿透要求。

三、檢驗方法：

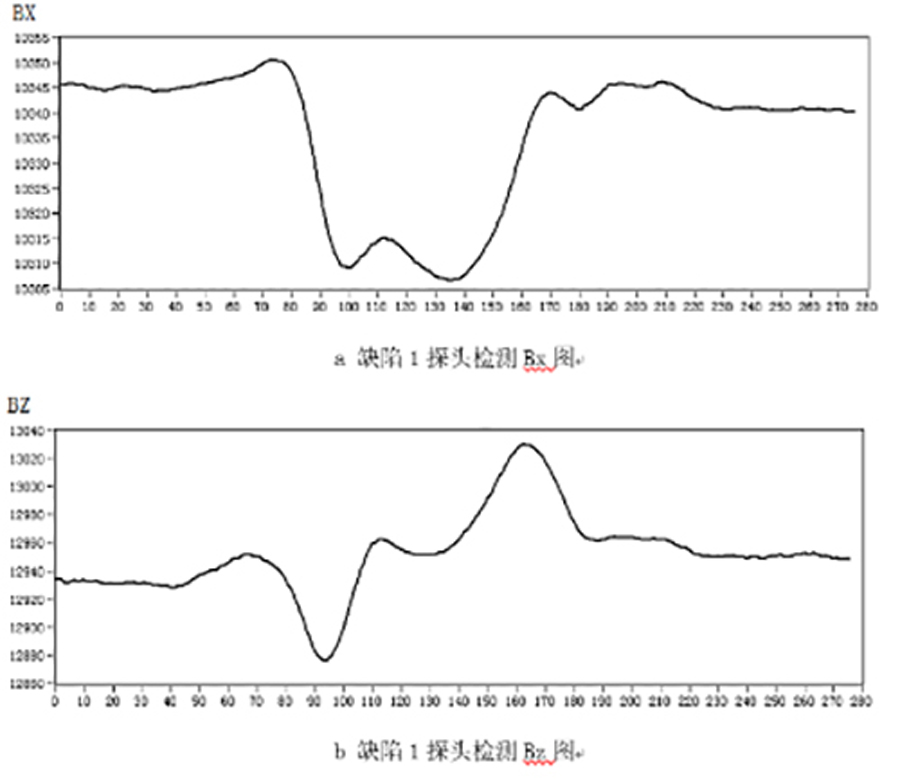

交流電磁場檢測（簡稱ACFM）技術是基于電磁感應原理的結構表面或近表面缺陷非接觸無損檢測方法。通過提高信號強度，降低信號頻率，以及改善信號在非導體材料中的衰減算法，實現了5mm厚度保護層下工件的檢測。

四、技術優勢：

1、相較于目視檢測及超聲檢測，無需去除保護層，直接進行檢驗，節約檢測成本；

2、對環境及人體無污染，避免射線檢測存在的安全問題；

3、檢測深度可達3mm，提離高度可達6mm，相較渦流檢測效果更好；

4、即時輸出結果，提高了檢驗效率，數字化檢查測，便于數據保存，溯源。

五、典型應用：

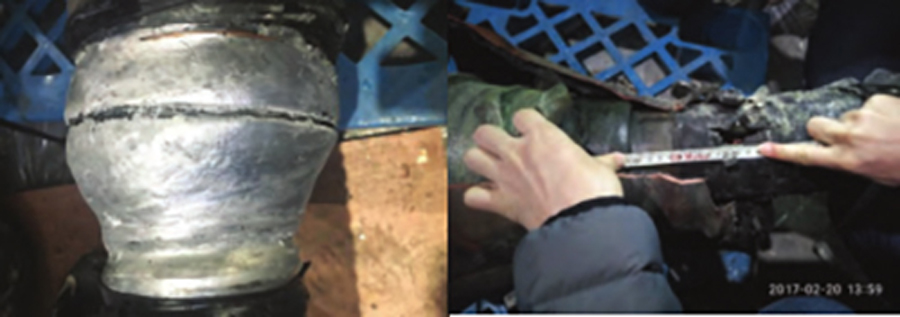

1、在役高壓電纜鉛封缺陷檢測；

2、電網耐張線夾缺陷檢測。
